Неподвижные (мертвые) опоры в ППМ изоляции (ППМИ) производства завода "КСТ" изготавливаются согласно ГОСТ 56227-2014

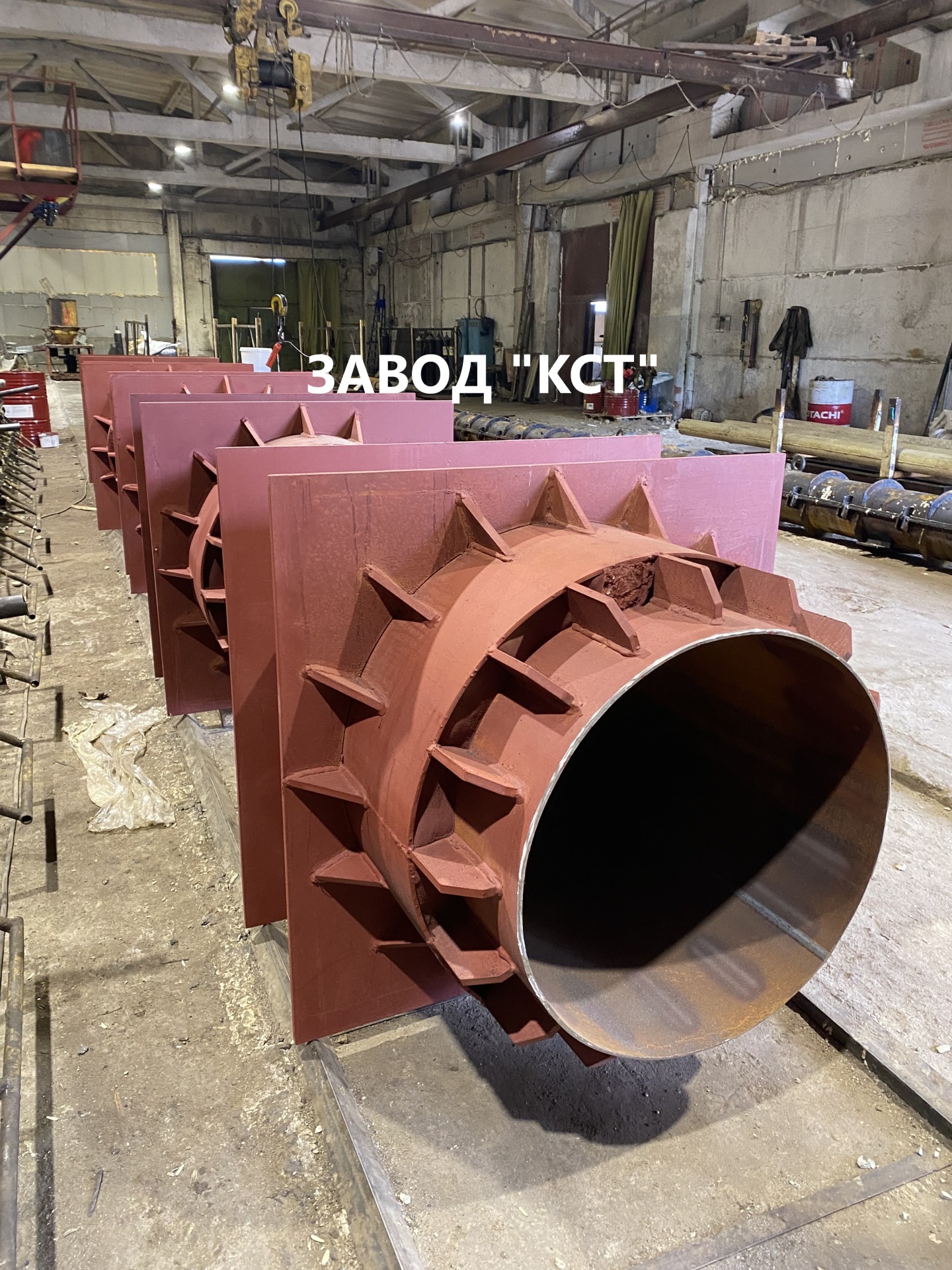

Неподвижная опора ППМИ

Обозначение, марка изделия	Диаметр условный трубопровода, Ду	Диаметр наружный трубопровода, Дтр	Диаметр изоляции, Диз	Толщина изоляции, Диз	Расстояние между щитами, К	Размер щита, А	Максимальная осевая нагрузка, ТН	Масса 1 шт., кг
011.НО-2-25-43 в ППМИ	25	33,5	121	43,75	300	360	5,0	36
011.НО-2-32-39 в ППМИ	32	42,3	121	39,35	300	360	5,0	37
011.НО-2-40-36,5 в ППМИ	40	48	121	36,5	300	360	5,0	37
011.НО-2-50-35,6 в ППМИ	50	57	150	46,5	300	360	8,5	35
011.НО-2-65-37 в ППМИ	65	76	150	37,0	300	360	11,5	45
011.НО-2-80-45,5 в ППМИ	80	89	180	45,5	300	360	13,0	60
011.НО-2-100-36 ППМИ	100	108	180	36,0	300	360	18,5	64
011.НО-2-125-36 ППМИ	125	133	205	36,0	400	360	25,5	72
011.НО-2-150-49 ППМИ	150	159	257	49,0	400	420	28,0	100
011.НО-2-200-45 ППМИ	200	219	309	45,0	400	470	35,5	140
011.НО-2-250-43 ППМИ	250	273	359	43,0	400	550	46,0	209
011.НО-2-300-43,5 ППМ	300	325	412	43,5	400	650	49,0	254
011.НО-2-350-42,5 ППМ	350	377	462	42,5	400	700	114,0	310
011.НО-2-350-68,5 ППМ	350	377	514	68,5	400	750	114,0	315
011.НО-2-400-44 ППМ	400	426	514	44,0	400	750	100,0	315
011.НО-2-500-60 ППМ	500	530	650	60,0	400	900	106,0	400
011.НО-2-500-70 ППМ	500	530	670	70,0	400	900	106,0	400
011.НО-2-600-60 ППМ	600	630	750	60,0	400	1000	150,0	540
011.НО-2-700-70 ППМ	700	720	860	70,0	400	1100	150,0	640
011.НО-2-800-88 ППМ	800	820	960	88,0	400	1300	165,0	845

Примечание:

Опоры ППМИ могут изготавливаться с расстоянием между щитами К в диапазоне от 200 мм до 500 мм в зависимости от принятых проектных решений.
Толщина стенки стальной трубы, а также марка стали определяются проектной организацией и зависят от конкретных условий эксплуатации.
Толщина ППМ изоляции может быть изменена по согласованию с Заказчиком.
